分電盤の100Vと200Vの見分け方は？3線やブレーカーで確認

こんにちは。横浜電気工事レスキューの主任電気工事士「天谷（あまたに）富士夫」です。

最近、現場に出ていると「リビングのエアコンを200Vのハイパワーな機種に買い替えたいんだけど、うちで使えるのかな？」「電気自動車（EV）を買う予定なんだけど、充電コンセントの工事ってすぐにできるの？」といったご相談を本当によくいただきます。

家電量販店で「このエアコンは200V工事が必要です」と言われて、初めて「えっ、うちのコンセントって100Vなの？200Vなの？どう違うの？」と疑問を持たれる方が多いですね。

実は、ご自宅の電気が100V専用なのか、それとも簡単な切り替え工事だけで200Vが使えるのかは、分電盤やコンセントを「あるポイント」に注目して見るだけで、プロでなくてもある程度見分けることができるんです。

分電盤や配電盤で100Vと200Vの見分け方は？

「200Vの機器を使いたい」と思ったとき、まず最初に確認すべきなのがご自宅の分電盤（ブレーカー）です。

分電盤は、いわば家庭の電気の司令塔。ここに外からどのような形で電気が入ってきているかを確認すれば、大掛かりな引き込み工事が必要なのか、それとも盤内のプチ工事だけで済むのかが判明します。

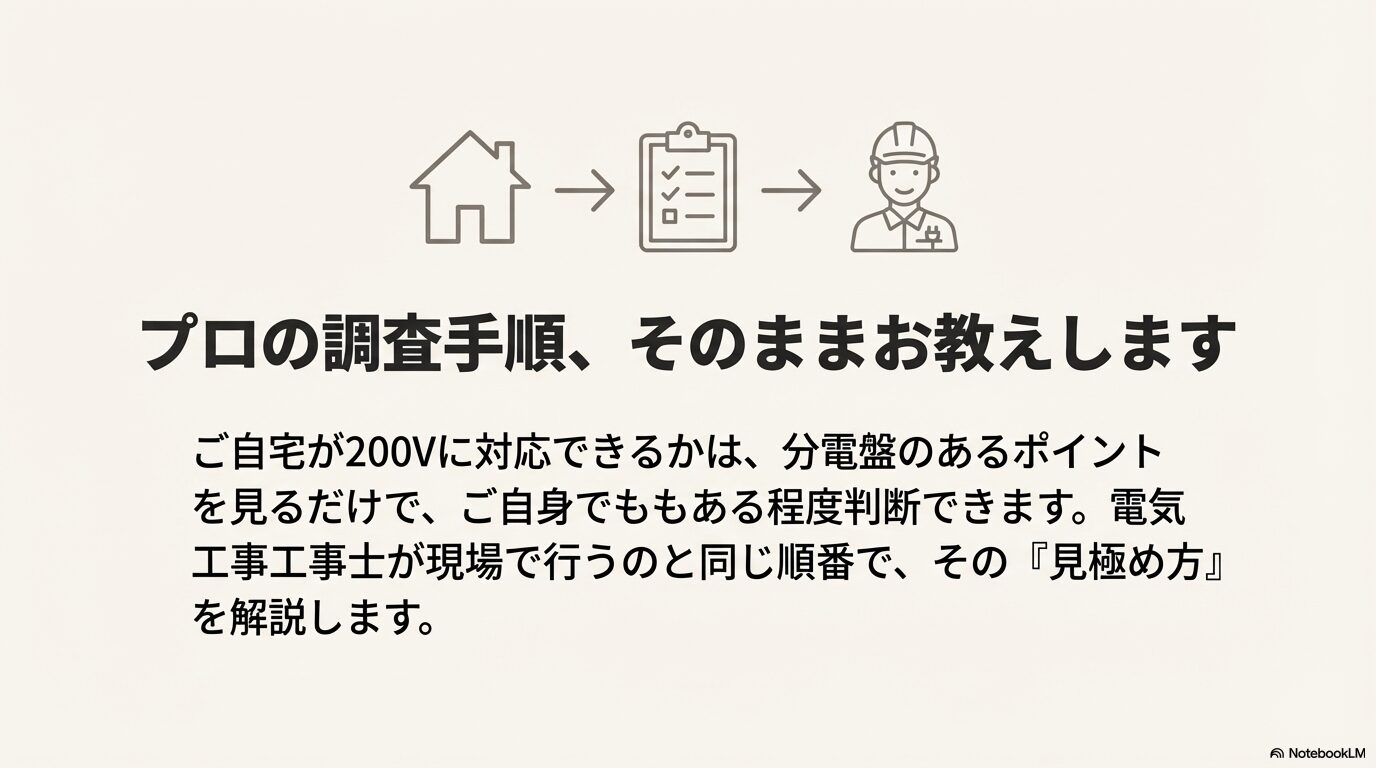

私たち電気工事士がお客様のお宅に伺った際、一番最初に行う調査手順と同じ流れで、詳しく解説していきますね。

ブレーカーの赤白黒3線や銅バーで単相3線式を判別

ご自宅で200Vが使えるかどうかを見分ける際、最も重要なのが配線方式（単相2線式か、単相3線式か）の確認です。

ここで一つ注意点があります。よく「アンペアブレーカーを見ればいい」と言われますが、実は「アンペアブレーカー（サービスブレーカー）」と「主幹ブレーカー（漏電ブレーカー等）」は別物なんです。

最近のスマートメーター契約などでは分電盤にアンペアブレーカーが付いていないこともあります。

ですので、分電盤の扉を開けて、まずは大きめのブレーカー（主幹ブレーカーや漏電ブレーカー）、あるいはその周辺に繋がっている太い引込線（幹線）に注目してください。

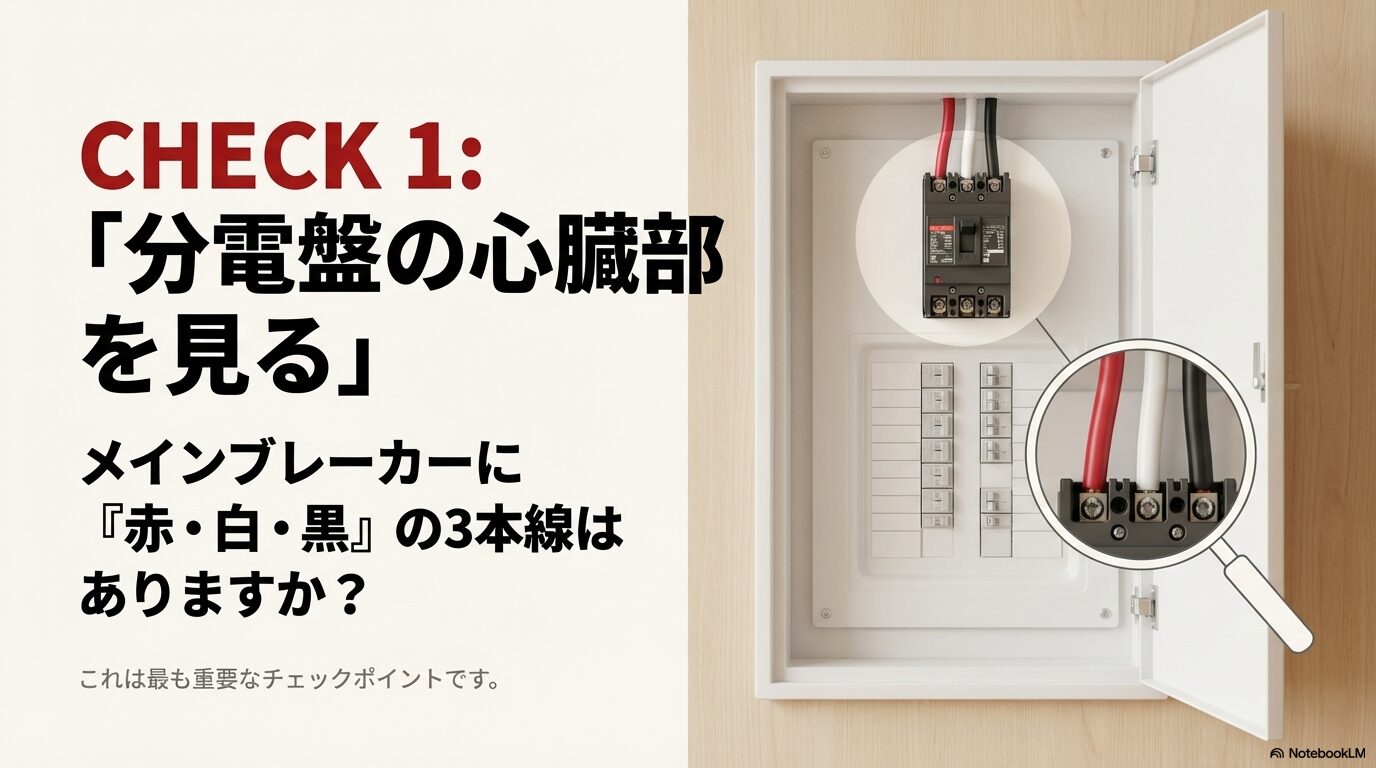

【判定基準】電線の色と本数をチェック！

メインのブレーカー周辺に繋がっている太い電線を確認してください。

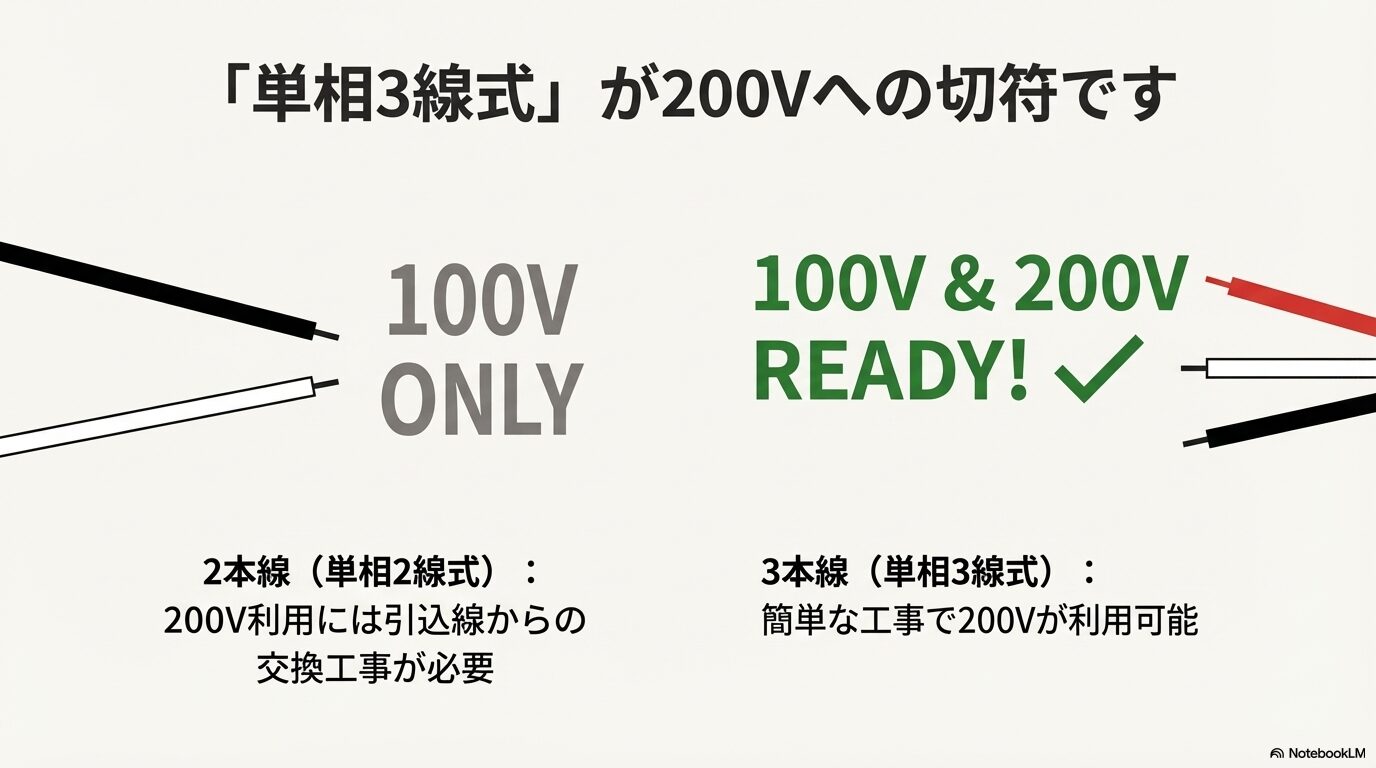

「赤・白・黒」の3本線が繋がっている場合

おめでとうございます！これは「単相3線式（たんそうさんせんしき）」と呼ばれる配線方式です。

この方式であれば、家屋には最初から100Vと200Vの両方の電源が引き込まれています。簡単な切り替え工事を行うだけで、すぐに200V機器を使用することができます。

（目視できる範囲で）引込側が2本に見える場合

配線方式が「単相2線式（100Vのみ）」の可能性があります。ただし、分電盤の内カバーなどで線が隠れて見えにくいこともあるので、無理に触らず専門業者へ確認してもらってください。

もし単相2線式だった場合、残念ながらそのままでは200Vを使用できません。一般的には、屋外の引き込み線から張り替えを行い、単相3線式へ切り替える工事（単3切り替え工事）が必要です。

分電盤自体の交換が必要かどうかは、現在の設備の劣化状況や空きスペースによって変わります。

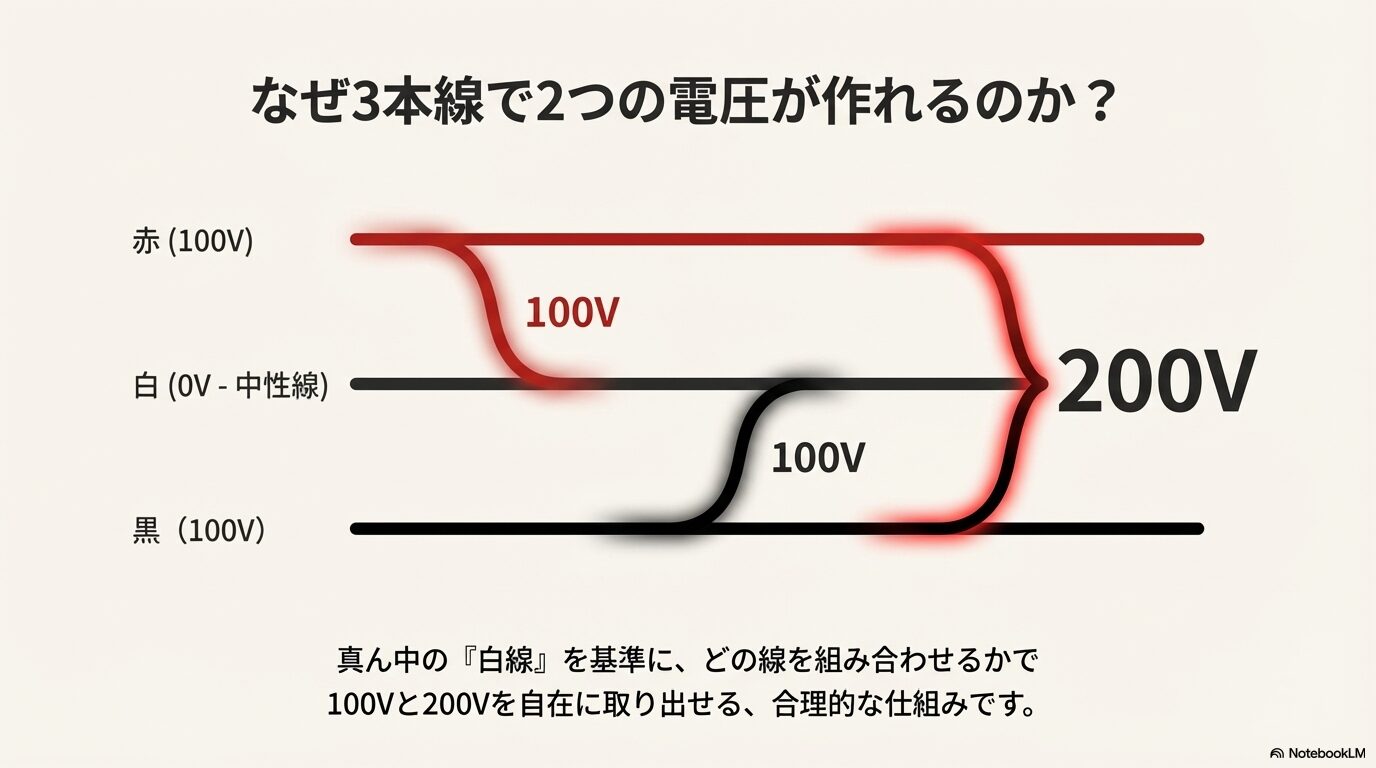

なぜ3本あると200Vが使えるの？

少し専門的な話になりますが、「単相3線式」は非常に合理的な仕組みになっています。真ん中の「白線（中性線）」を基準（0V）として、上下の「赤線」と「黒線」にはそれぞれ100Vの電圧がかかっています。

• 赤線 ＋ 白線 ＝ 100V
• 黒線 ＋ 白線 ＝ 100V
• 赤線 ＋ 黒線 ＝ 200V

（参考：「単相3線式」と「単相2線式」の違い｜東京電力パワーグリッド）

このように、繋ぎ合わせる線の組み合わせを変えるだけで、100Vと200Vを自由に取り出せるのが「単相3線式」の最大の特徴なんです。

ちなみに、少しマニアックな話をすると、私たちプロはブレーカーを外した奥にある「銅バー（ブスバー）」という金属板を確認することもあります。

単相3線式なら、この銅バーが3本（L1相、N相、L2相）平行に走っているんです。

ただし、ご自身での確認は絶対に控えてくださいね！

銅バーを見るには分電盤の内カバーを外す必要があり、電気が流れている金属部分がむき出しになってしまいます。

誤って触れると感電事故に直結しますので、あくまで「プロはここを見て判断することもあるんだな」という知識として留めておいてください。

ちなみに、この「単相3線式」の仕組みや安全性については、電力会社や保安協会の資料でも詳しく解説されていますので、興味のある方は確認してみてください。 （参考：[基礎編] 交流について | 暮らしの中の電気知識 | 電気のお役立ち情報 | 関東電気保安協会）

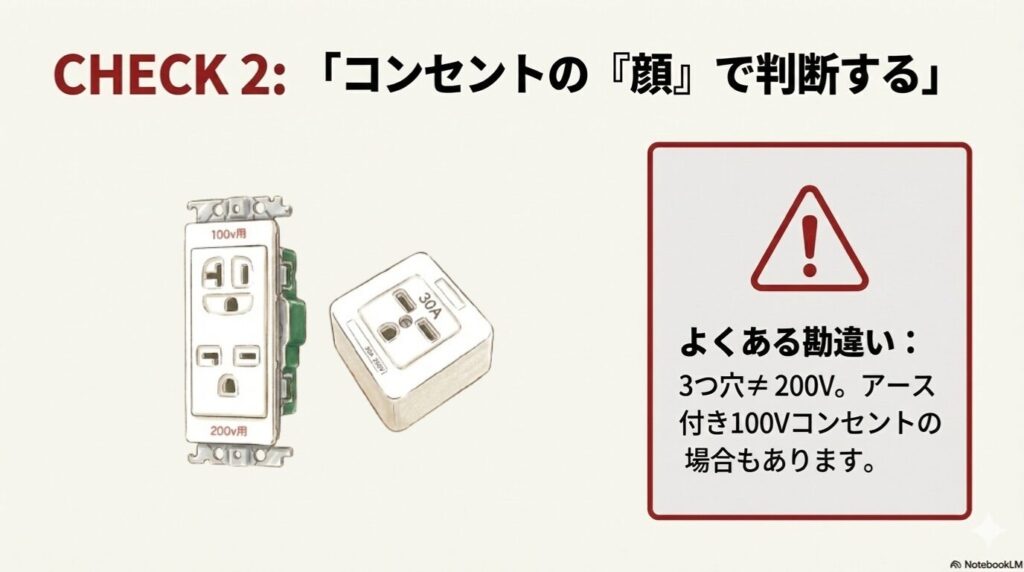

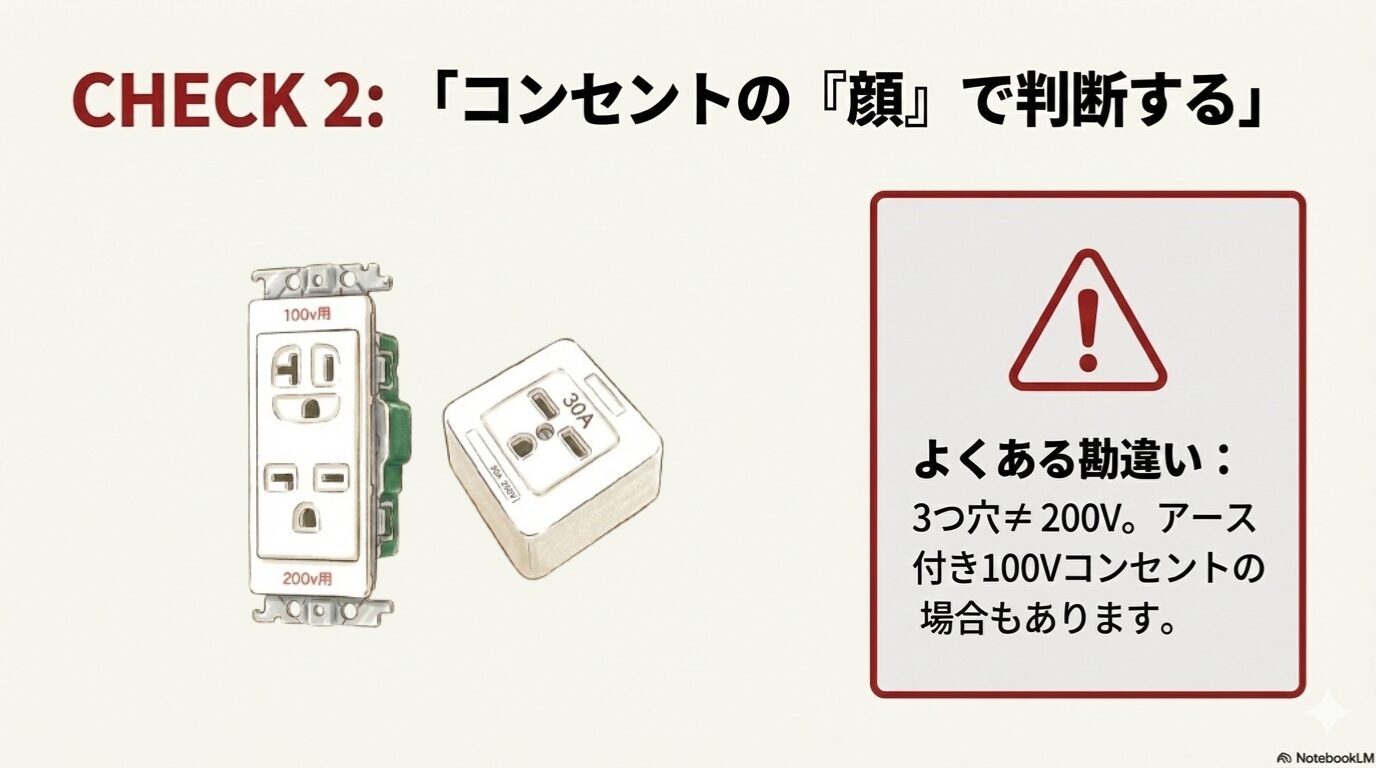

コンセント形状やエアコンのプラグで電圧を確認する

「分電盤を開けるのは感電しそうで怖い…」という方は、お部屋にあるコンセントの差込口の形状を見るだけでも、ある程度の判断が可能です。

ただし、ここでよくある勘違いが「穴が3つあるから200Vだ！」と思ってしまうことです。実は、一般的な100Vコンセントでも、アース（接地極）用の丸い穴がついた「3つ穴」タイプがあります。

200V用の見分けポイントは、単に穴の数ではなく、エアコン用として使われる“形状が異なる専用コンセント”になっているかです。日本国内では誤接続防止のため、電圧や電流によって穴の形が厳格に決められています。

電圧・電流	コンセントの形状（見分け方）	対応する主な家電・用途
100V 15A	縦長の穴が2つ（Ⅱ型） 一番よく見る普通のコンセントです。アース付きで3穴に見えるものもありますが、縦穴2つなら100Vです。	テレビ、冷蔵庫、扇風機、スマホ充電器、6畳用エアコンなど
100V 20A	片方がL字型（IL型） 左側の穴が「L」の形をしています。	10畳〜12畳程度のリビング用100Vエアコンなど
200V 15A	3つの穴が開いているタイプ（タンデム型） 200V用の専用形状です。横長の穴が並んでいます。	200Vエアコン（機種・年代により形状は異なります）
200V 20A	3つの穴が開いていて、片方の穴が折れ曲がっているタイプ（エルバー型） 15Aと20Aの両方が使える200V用コンセントです。顔文字のような形です。	大型エアコン、IHクッキングヒーター等（機種により仕様は異なります）

（参考：エアコンのコンセントについて知りたいです。｜日立の家電品）

もし、エアコン設置場所のコンセントを見て、明らかに普通のプラグが刺さらない特殊な形状（エルバー型など）であれば、その建物には間違いなく200Vが来ています。

アンペアブレーカーの契約やIH対応状況での見分け方

電力会社との契約内容（契約アンペア数）からも、ご自宅の配線方式を推測することができます。

一般的に、単相2線式（100V専用）の設備では、安全に流せる電気の量に限界があります。

そのため、もし契約を「40A」「50A」「60A」などに上げたい場合、多くのケースで「単相3線式（200V対応）」への切り替え工事が必要になります。

ちなみに、アンペア数を変更する際の工事費用の相場や、基本料金の仕組みについては、以下の『アンペア変更工事の費用はいくら？基本無料？料金相場を解説』の記事で詳しく解説しています。

逆に言えば、現在の契約が40A以上や「〇kVA」となっている場合は、すでに単相3線式になっている可能性が非常に高いと言えます。（※最終判断は現地の設備状況によります）

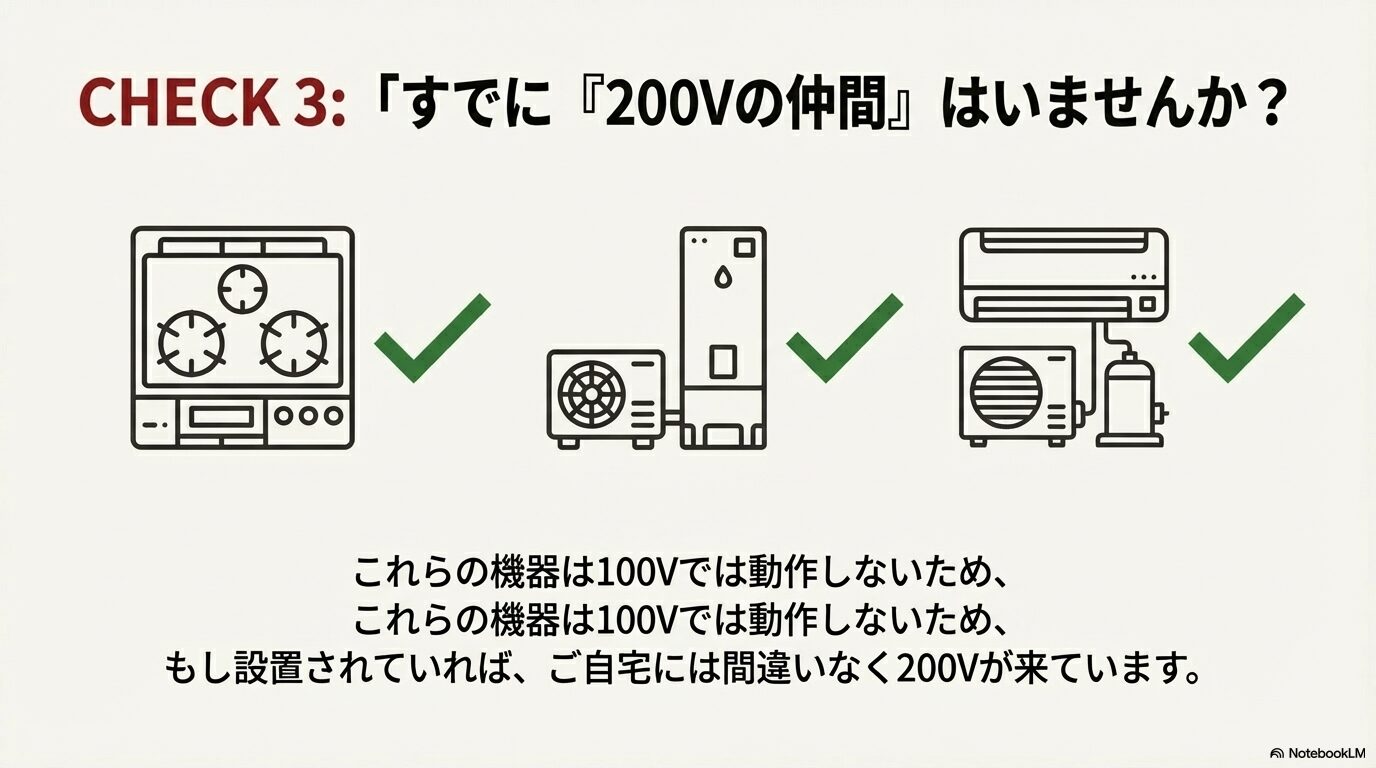

IHやエコキュートがあれば確実！

また、ご自宅の設備状況も大きなヒントになります。 もし現在、以下の設備をお使いであれば、間違いなく200Vが引き込まれています。

• IHクッキングヒーター（ビルトインタイプ）
• エコキュート（電気給湯機）
• 電気式の浴室暖房乾燥機
• 200V仕様の大型エアコン

これらの機器は、100Vではパワー不足で動作しないため、設置されている時点で分電盤まで200Vが来ていることの証明になります。

家庭用分電盤の図面やテスターを使った確実な確認

新築時やリフォーム時にもらった「電気配線図（屋内配線図）」がお手元に残っていれば、それが一番正確な情報源です。図面の中で、分電盤を示す記号（四角にバツなど）や幹線部分に「1Φ3W（単相3線）」という表記があれば200V対応です。

また、コンセントの記号の横に「200」や「2E（200V対応ブレーカー）」といった記載があれば、その回路は200Vとして設計されています。

テスターによる電圧測定について

私たちプロが最終確認を行う際は、「テスター（回路計）」を使ってコンセントにきている実際の電圧を測定します。

1. テスターを「交流電圧（AC V）」のレンジに設定します。（ここを間違うとショートします！）
2. コンセントの穴にリード棒を差し込みます。
3. 数値が「100V前後（おおむね95V〜107V）」なら100V系、「200V前後（おおむね182V〜222V）」なら200V系の回路と判断します（これは電気事業法に基づく標準電圧の維持範囲です）。

（参考：電力品質確保に係る系統連系技術要件ガイドライン（低圧の電圧維持範囲の記載あり）｜経済産業省（e-Govパブコメ資料PDF））

単相100Vと200Vの電圧や配線の違いを解説

お客様から「そもそも100Vと200Vって、何がそんなに違うんですか？」と聞かれることがあります。電気を見分ける上でも、その性質の違いを知っておくと理解が深まります。

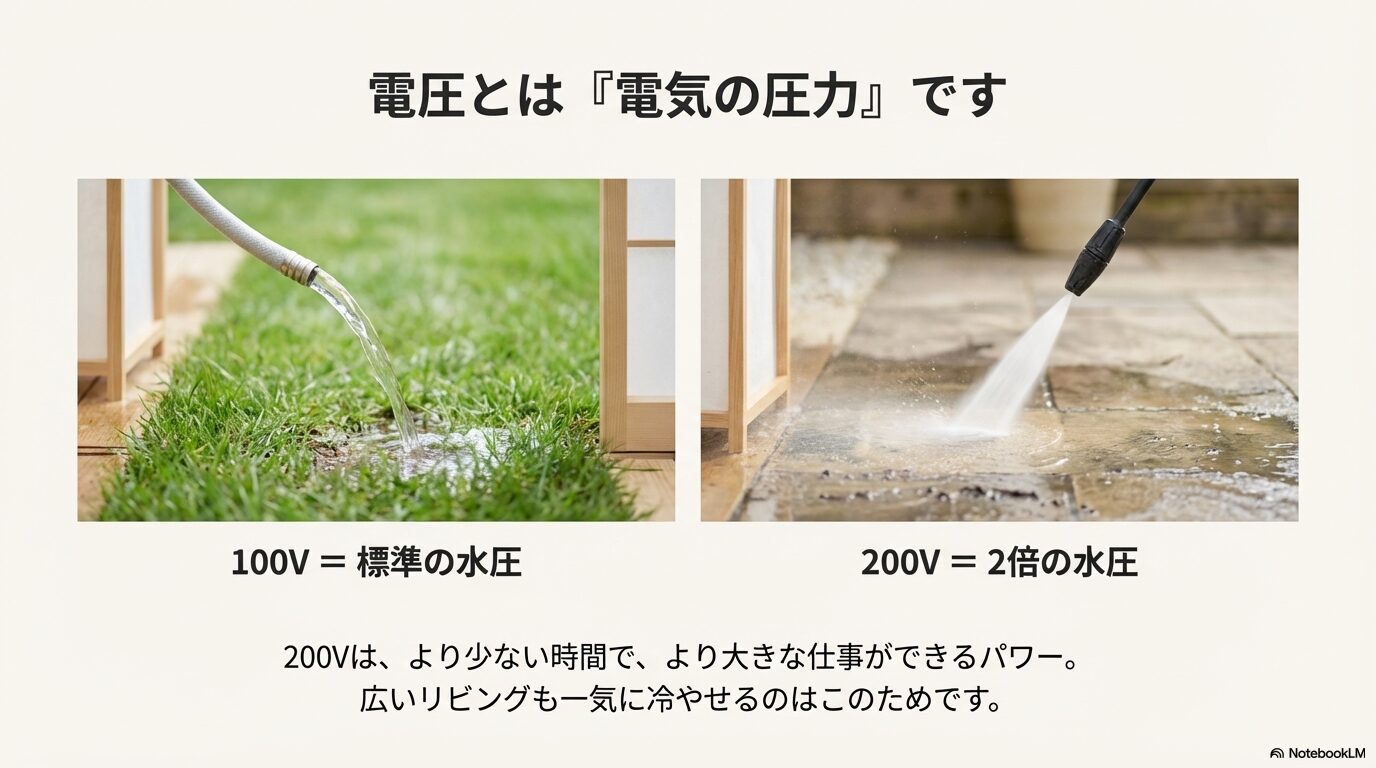

イメージしやすいのは「水道」の例えです。

• 電圧（V） ＝ 水圧（水を押し出す力）
• 電流（A） ＝ 水の量（流れる量）
• 電力（W） ＝ 水の仕事量（水車を回すパワー）

100Vは「標準的な水圧」、200Vは「2倍の水圧」と考えてください。 同じ太さのホース（電線）を使った場合、水圧（電圧）が2倍になれば、同じ時間で2倍の仕事ができます。

つまり、「ハイパワー」が出せるということです。

200Vのメリットは「速さ」と「効率」

例えば、やかんでお湯を沸かすとき、100VのIHだと時間がかかりますが、200VのIHなら火力が強いためあっという間に沸騰します。

広いリビングを冷やすエアコンも、200Vなら強力なコンプレッサーを回せるので、真夏の暑い部屋でも短時間で設定温度まで冷やすことができます。

「200Vにすると電気代が高くなるのでは？」と心配される方もいますが、基本的に電気代は「消費電力（W）× 使用時間（h）」で決まります。

したがって、理論上は100Vでも200Vでも、同じ仕事量をさせるなら電気代は変わりません。ただ、200V機器は大容量でハイパワーなものが多いので、使い方や設定によっては消費電力量が増減します。

「200Vだから必ず安い・高い」と一概には言えませんが、効率よくお部屋を冷やしたり料理ができたりする点は大きなメリットですね。

ちなみに、「実際に今の100Vエアコンから200V機種に変える場合、コンセント工事にいくらかかるの？」と費用面が気になる方は、以下の『エアコンのコンセントを200Vに変更する工事費用を徹底解説』の記事もぜひ参考にしてください。

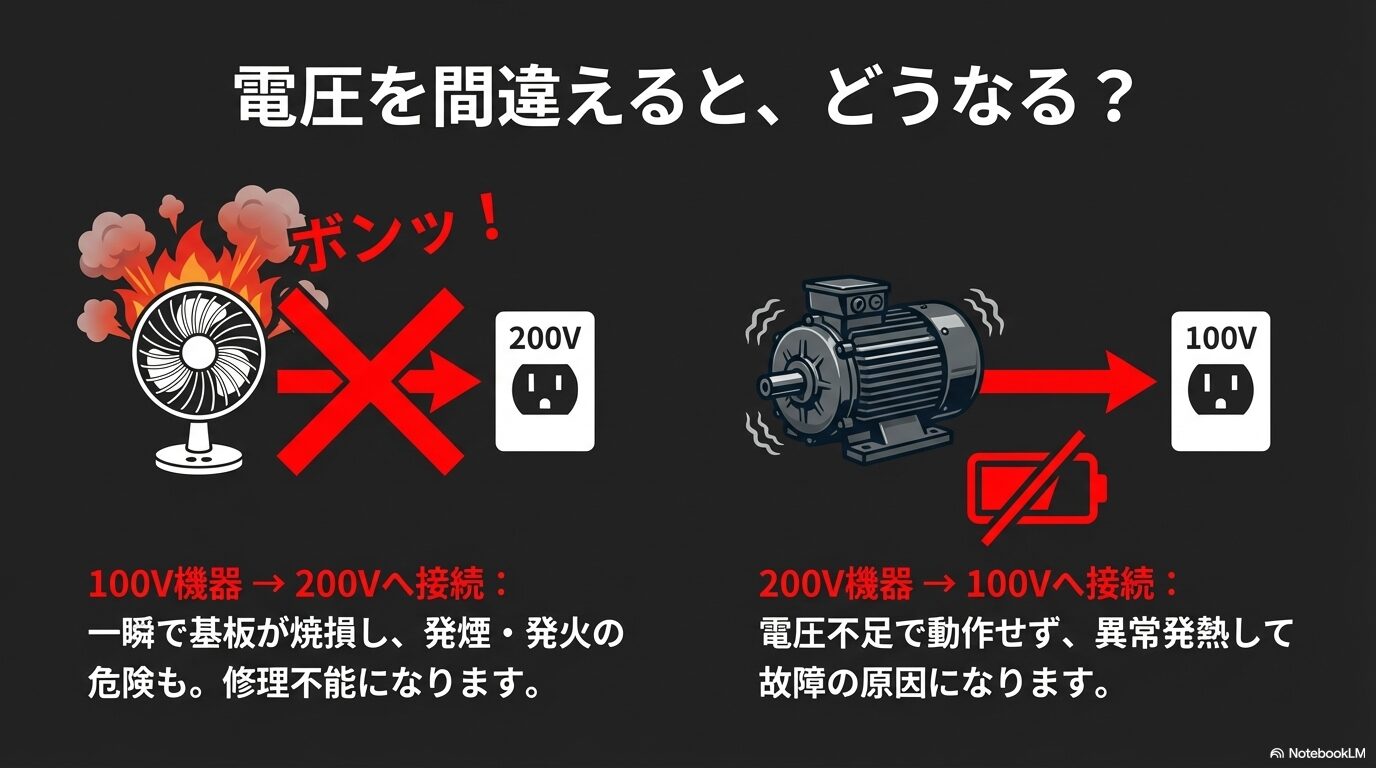

電圧を間違えるとどうなる？家電の故障リスク

ここが最も注意していただきたいポイントです。電圧の違いを甘く見てはいけません。

100V機器を200Vコンセントに繋いだ場合

もし、変換プラグなどを自作して無理やり繋いでしまった場合、100V仕様の電子回路に許容限度を超えた200Vの電圧（過電圧）が一気にかかります。

結果、内部の保護部品（バリスタやヒューズ）が瞬時に破裂し、「ボンッ！」という破裂音と共に発煙します。

基板が焼損するため、修理不能で即廃棄となることがほとんどです。最悪の場合、発火して火災に至る恐れもあります。

200V機器を100Vコンセントに繋いだ場合

逆に、海外製の200V仕様の家電などを100Vコンセントに繋いだ場合、電圧不足で動作しません。モーターなどは「ウィーン」と唸るだけで回らず、異常発熱して故障の原因になります。

こうした事故を防ぐために、先ほど紹介したようにコンセントの形状が物理的に変えられているのです。

「形が合わないから」といって、DIYでコンセントだけを交換して電圧確認を怠るのが一番危険なパターンです。絶対にやめてくださいね。

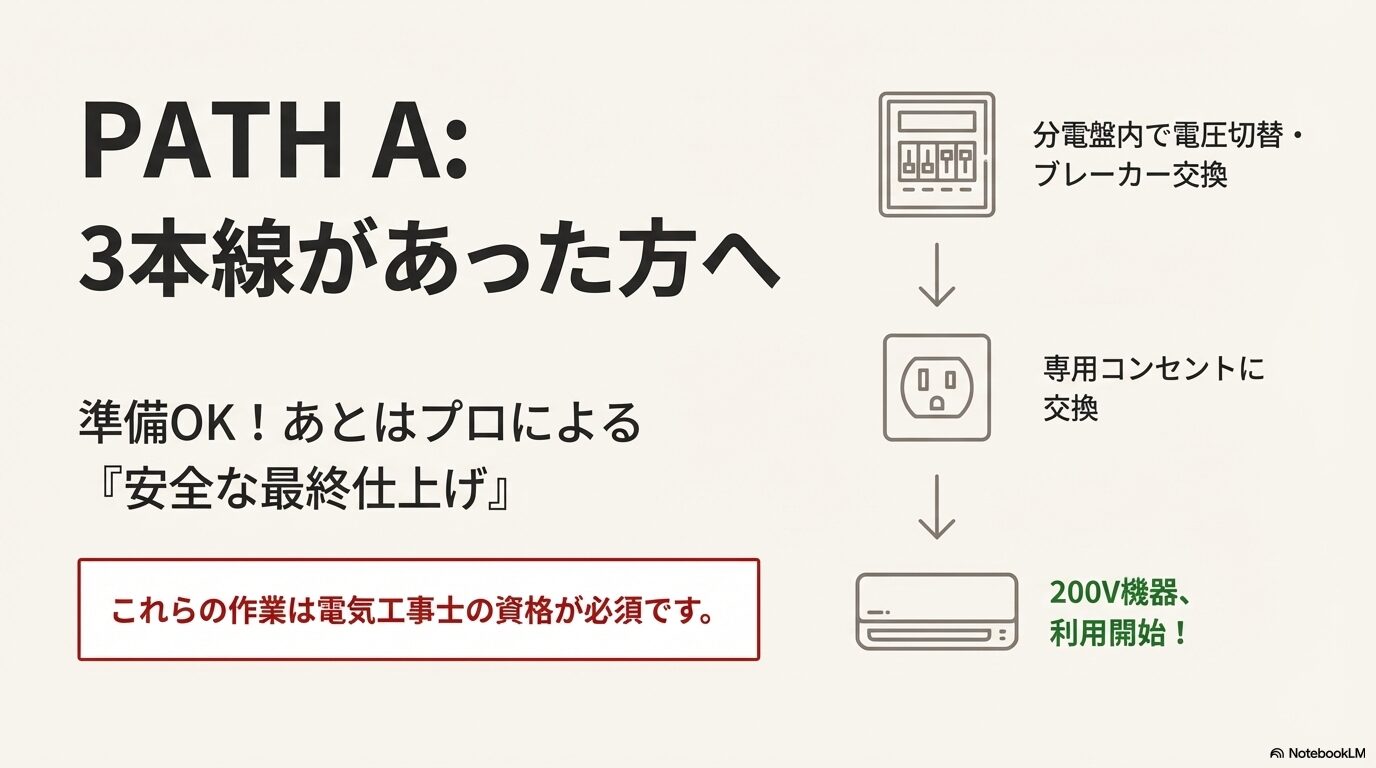

分電盤の100vと200vを見分けた後の切り替え方法や変換工事

「分電盤に3本線（赤・白・黒）が来ていることは確認できた！それなら、買ってきたい200Vのエアコンはすぐに使えるの？」

答えは「まだ使えません」です。

3本線が来ていても、各部屋のコンセントまでは、初期状態では100Vの設定で電気が送られています。

ここからは、私たち電気工事士が具体的にどのような作業を行って100Vを200Vに変換しているのか、その裏側をご紹介します。

単相100Vを単相200Vに変換する具体的な手順

例えば、リビングのエアコン用コンセントを100Vから200Vに変更する場合、工事は以下のような流れで行います。

ステップ1：分電盤内でのブレーカー交換と電圧切り替え

まず、対象となるエアコン回路を200V化するために、200Vに対応したブレーカー（2P2E／2極2素子）へ交換します。100V専用のブレーカーのままでは200Vを安全に扱えないからです。

その上で、配線の接続を変更します。単相3線式の「黒（L1）」と「赤（L2）」の両方の電圧線から電気を取るように繋ぎ変えることで200Vにします。

この時、もともと中性線として使っていた白線を電圧線として使うため、誤認防止の識別マーク（テープ等）を付けるといった細かい規定も守って作業します。

ステップ2：コンセントの交換と電圧確認

最後に、お部屋のコンセントを200V機器のプラグ形状（タンデム型やエルバー型など）に合ったものに交換します。

交換後、通電してテスターで「200V」がきていることを確認し、極性（接地側など）に間違いがないかをチェックして完了です。

これらの作業は、感電や漏電、短絡事故のリスクが高い作業です。コンセント交換や回路変更などの屋内配線工事は、電気工事士の資格を持つ専門業者に依頼してください。

「専門業者に依頼する場合、具体的な費用はどれくらいかかるの？」といった相場や、失敗しない業者の選び方については、以下の『200V・100V変換工事の費用は？相場と業者選びを解説』の記事で詳しく紹介していますので、あわせてご覧ください。

200V切替方法と分電盤内での混在回路の仕組み

「一部の部屋だけ200Vにして、他の部屋のテレビや冷蔵庫は大丈夫なの？」と不安に思う方もいらっしゃいますが、全く問題ありません。

これが「単相3線式」の便利なところです。分電盤の中では、以下のように回路を振り分けることができます。

• A回路（子供部屋など）： L1相（黒）＋ N相（白） ＝ 100V
• B回路（キッチンなど）： L2相（赤）＋ N相（白） ＝ 100V
• C回路（リビングエアコン）： L1相（黒）＋ L2相（赤） ＝ 200V

このように、1つの分電盤の中で100Vと200Vを自由に混在させることができるため、生活スタイルに合わせて必要な箇所だけパワーアップさせることが可能です。

ただし、全体の電気容量バランス（L1相とL2相のバランス）を考慮して配線するのが、私たちプロの腕の見せ所でもあります。

パナソニックや東芝製ブレーカーの交換と対応製品

分電盤に使われているブレーカー（子ブレーカー）は、乾電池のように「どのメーカーでもサイズが同じ」というわけではありません。

メーカーやシリーズによって、取り付け部分の爪の形やサイズ、電気を送る銅バーとの接続方式が全く異なります。

ご自宅の分電盤に対応した正しいブレーカーを選定しないと、物理的に取り付けられなかったり、接触不良で発火したりする恐れがあります。

ここでは、国内の主要メーカーの特徴と、交換時の注意点についてプロの視点で深掘りします。

国内シェアが高い主要メーカーとその特徴

日本の住宅用分電盤は、主に以下のメーカーが高いシェアを持っています。ご自宅の分電盤の隅にメーカーロゴがないか確認してみてください。

• パナソニック（Panasonic）
  圧倒的なシェアを誇ります。「コスモパネル」シリーズが有名。
• 東芝ライテック（TOSHIBA）
  「TF」シリーズなど。パナソニックと並んで広く普及しています。
• 河村電器産業（Kawamura）
  「enステーション」など、独自の工夫が凝らされた製品が多いです。
• 日東工業（Nitto）
  工業用にも強いメーカーで、堅牢な作りが特徴です。
• テンパール工業（Tempearl）
  漏電遮断器の老舗で、「パールテクト」シリーズを展開しています。

パナソニック「コンパクトブレーカー」の優秀な仕組み

現在、多くのご家庭で見かけるのがパナソニックの「コスモパネル コンパクト21」シリーズです。この分電盤に使われている幅の狭いブレーカー（コンパクトブレーカー）は非常に優秀な設計になっています。

特に注目すべきは「100V/200V切り替え機構」です。 一般的な「2P2E（200V対応）」のコンパクトブレーカー（BSH2202など）には、本体に小さな「電圧切替スイッチ（ツマミ）」が付いています。

• 100V設定
  ツマミを操作して青い表示にする（内部でL1-Nに接続される）。
• 200V設定
  ツマミを操作して赤い表示にする（内部でL1-L2に接続される）。

このように、ブレーカー本体のツマミを回すだけで、分電盤内部の銅バーへの接触位置が物理的に切り替わる仕組みになっています。これにより、配線の繋ぎ変えミスを減らし、安全かつ迅速に電圧変更ができるのです。

互換性の落とし穴！メーカーが違うと付かない？

お客様から「ホームセンターでブレーカーを買ってきたけど付かなかった」とご相談いただくことがありますが、その原因のほとんどが「メーカー間の互換性がない」ことです。

例えば、パナソニックの「コンパクトブレーカー」用の分電盤に、東芝や河村電器のブレーカーを取り付けることはできません（逆も同様です）。これを「プラグイン端子」の違いと言います。

30年以上前の「黒いブレーカー」は要注意

築30年〜40年以上の住宅で見かける、黒いブレーカーがネジ止めされている古い分電盤の場合、200V化には高いハードルがあります。

これらの古い分電盤は「単相2線式（100V専用）」であることが多いだけでなく、もし単相3線式だったとしても、現在の安全基準（PSEマークやJIS規格）に適合した200V用ブレーカー（2P2E）が物理的に取り付けられないケースが多々あります。

無理やり加工して取り付けようとするのは、接触不良による火災の元となり大変危険です。

「古い分電盤を交換する場合、具体的にいくらくらいかかるの？」と費用面が気になる方は、以下の『電気工事の基礎知識：分電盤の交換費用と注意点を徹底解説』の記事で相場や注意点を徹底解説していますので、ぜひ参考にしてください。

また、実際にパナソニック製の最新分電盤へ交換した際の流れや、見た目の変化については、以下の『パナソニック製で快適・安全に！老朽化と容量不足に対応した分電盤交換の施工事例』の記事でも詳しくご紹介しています。

100Vと200V兼用ブレーカーの利用と工事費用

最近（ここ10〜15年以内）に建てられた住宅の分電盤では、エアコンやキッチン周りの回路を中心に、最初から「100V/200V兼用（2P2E）」というタイプが採用されていることが増えています。（※全てが兼用とは限らないため確認が必要です）

この「兼用ブレーカー」が付いていれば、ブレーカー自体を買い替える必要がありません。工事士が配線を繋ぎ変える「手間賃」と「コンセント部材費」だけで済むため、費用を安く抑えることができます。

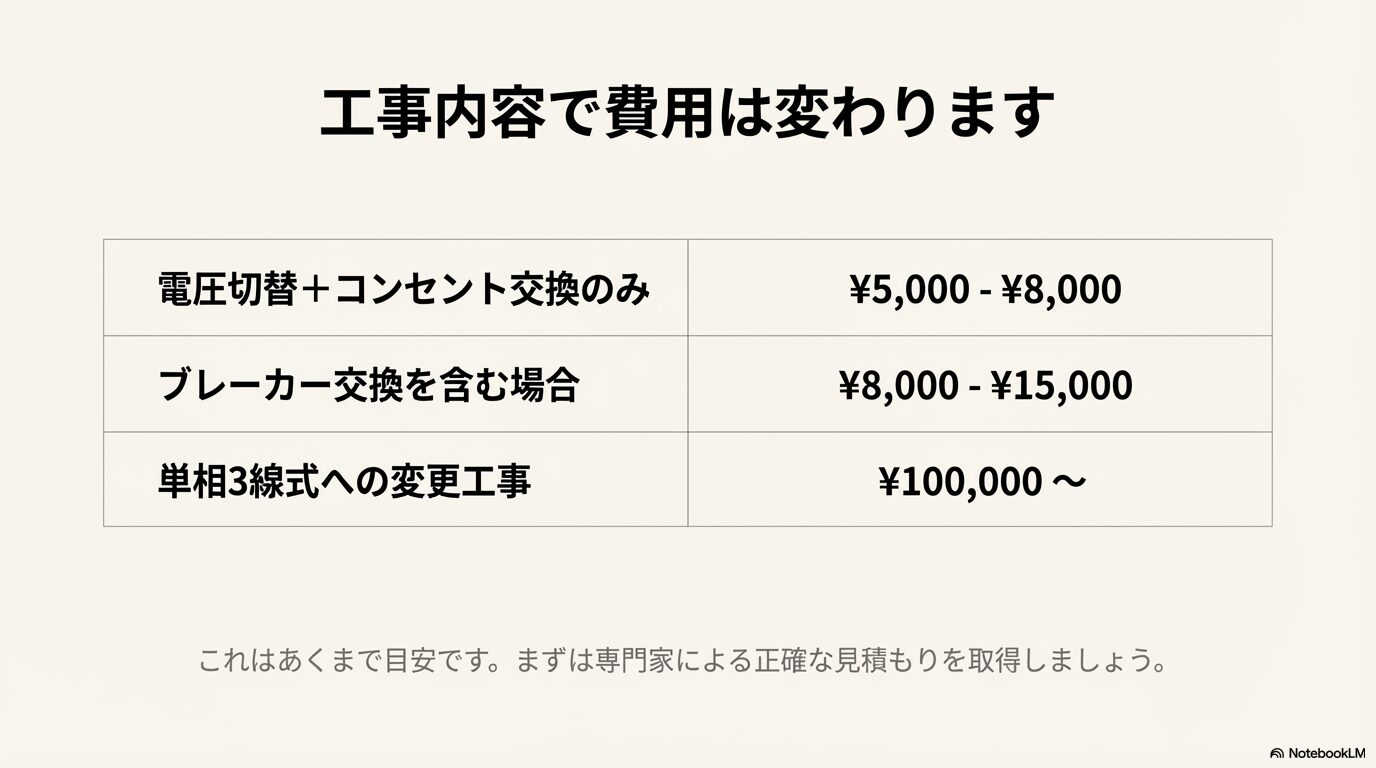

工事費用の目安（単相3線式が導入済みの場合）

あくまで目安ですが、横浜電気工事レスキューでの相場感をお伝えします。

• 電圧切替＋コンセント交換のみ
  5,000円〜8,000円程度 （※兼用ブレーカーが付いていて、配線もそのまま使える場合）
• ブレーカー交換が必要な場合
  8,000円〜15,000円程度 （※100V専用ブレーカーから200V対応へ交換が必要な場合）
• 専用回路の増設（配線工事含む）
  15,000円〜35,000円程度 （※エアコン用の専用コンセントがなく、分電盤から新しく線を引く場合。距離や隠蔽配線の難易度で変動します）

また、エアコン用回路を増やそうとした際に「分電盤に空きがない」というケースも少なくありません。

そうした場合に必要な「分電盤の増設」や、なぜ配線工事のDIYが危険で禁止されているのかについては、以下の『分電盤の増設と渡り線について｜DIY禁止の理由と費用相場』の記事で詳しく解説しています。

分電盤の100Vと200Vの見分け方と安全な運用のまとめ

いかがでしたでしょうか。今回は、分電盤やコンセントの形状から「ご自宅で100Vと200Vを見分ける方法」について、私たち電気工事士が現場で行っている確認フローに沿って詳しく解説させていただきました。

記事を通じてお伝えした通り、電気は目に見えないものですが、分電盤やコンセントといった「設備のサイン」を読み解くことで、その家がどのような電気環境にあるかを知ることができます。

将来を見据えた「200V環境」の重要性

要点を改めて整理すると、まずはご自宅の「主幹ブレーカー周辺に赤・白・黒の3本線が入っているか」を確認するのが全てのスタートラインです。 これさえクリアしていれば、あなたのご自宅は「200V対応住宅」としてのポテンシャルを持っています。

近年、家電製品の省エネ化・高性能化は目覚ましく、200V電源を効率的に使う機器がスタンダードになりつつあります。

• 真夏でも部屋を瞬時に冷やす大型エアコン
• 火を使わず安全で高火力なIHクッキングヒーター
• ガス代を節約できるエコキュート
• 次世代の移動手段である電気自動車（EV・PHEV）

今の時点で200V機器を使っていなくても、将来これらを導入したくなった時に、「簡単な切り替え工事だけですぐに使える環境」であることは、住まいの大きな資産価値と言えます。

電気自動車（EV）の導入を具体的に検討されている方は、実際の取り付け工事の様子をまとめた以下の事例記事『EV充電用コンセント取付ならお任せ！パナソニック＆テスラ対応の施工事例』もぜひ参考にしてみてください。

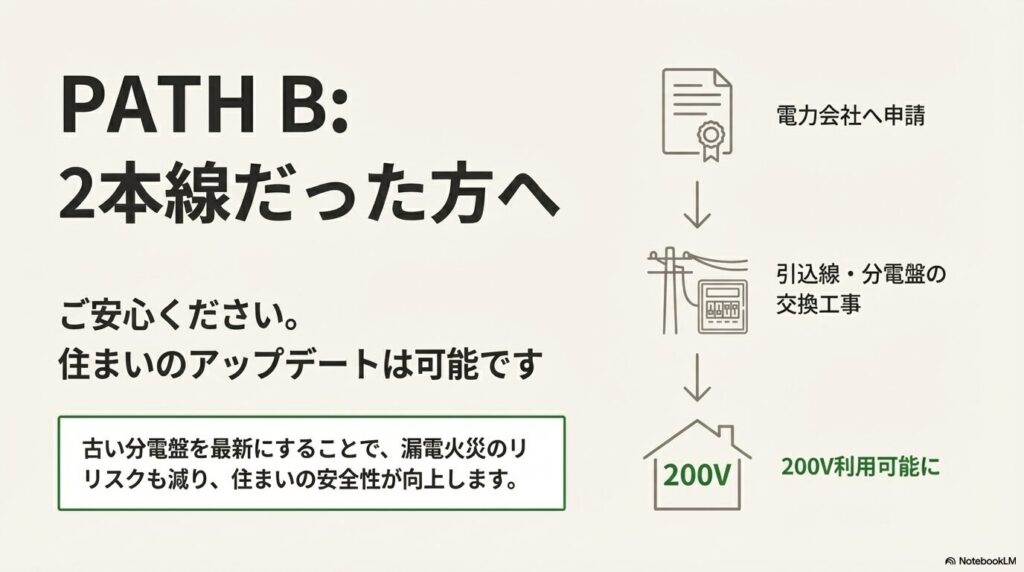

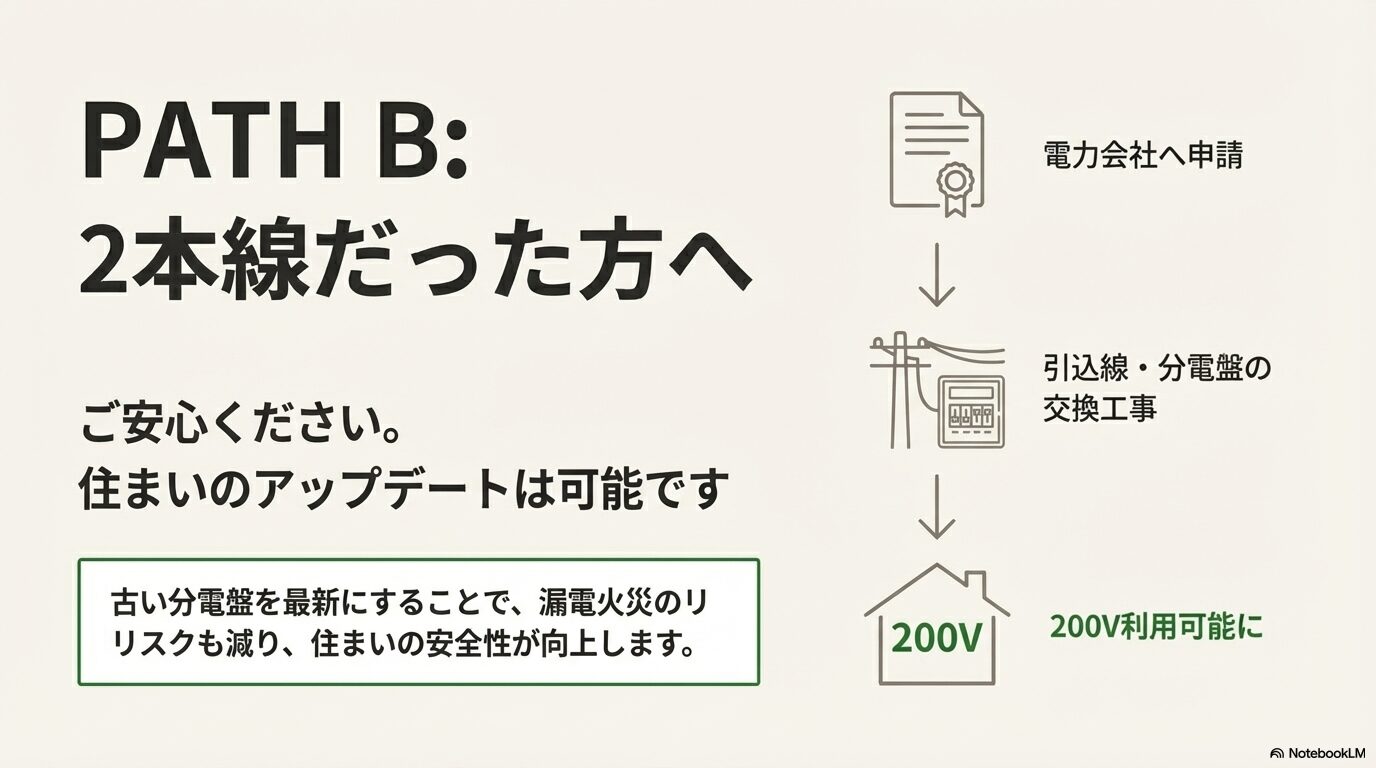

もし「単相2線式（100V専用）」だった場合も諦めないで

確認の結果、「うちは2本線しか来ていなかった…」という場合でも、決して諦める必要はありません。

電力会社への申請と、引き込み線の張り替え工事（単相3線式への変更工事）を行えば、200Vを使える環境にアップデートすることが可能です。

古い分電盤を新しくすることで、漏電火災のリスクを減らすことにも繋がりますので、リフォームの一環として検討されるのも大変おすすめです。

「実際に単相2線式から3線式へ切り替えると、どんな工事になるの？」と気になった方は、以下の『寒川町で安心快適な電気工事！ご家庭の電気容量不足を単相3線式40Aへアップグレードした施工事例』で実際の工事の様子をご覧いただけます。

電気工事は「安全と安心」を買うもの

電気の配線工事は、壁の裏側や天井裏など、普段目に見えない部分での作業が多くなります。だからこそ、一歩間違えれば「漏電」や「火災」といった重大な事故に繋がる怖さもあります。

「自分で判断するのはやっぱり不安だな」「古い団地だけど、EV充電コンセントを付けられるのかな？」といった疑問をお持ちの方は、無理に自己判断で解決しようとせず、私たちのような専門家にお気軽にご相談ください。

今回のまとめ：安全な200V運用のために

• まずは3本線を確認
  分電盤の主幹ブレーカー周辺に「赤・白・黒」があれば、簡単な工事で200V化が可能。
• コンセントで見分ける
  200Vコンセントは「タンデム」や「エルバー」といった専用形状が目印。
• DIYは絶対禁止
  電圧の切り替えやコンセント交換は、電気工事士資格が必須の危険な作業。
• 誤接続に注意
  100V家電に200Vを流すと一瞬で故障・発火する。電圧変更時は表示シール等で家族にも周知を。
• プロに相談
  不安な点や将来の家電計画があれば、現調依頼が解決への近道。
